Visão Geral

Construa um muro melhor, mais rápido.

O Sistema Certificado O-Pile® é um método de construção inovador e de rápido crescimento que usa tubos para criar fundações, barreiras e muros de contenção. O sistema utiliza tubos de aço com conectores PilePro® soldados para formar uma parede contínua de estacas-prancha tubulares. Esta abordagem oferece uma solução econômica com resistência e durabilidade excepcionais.

Os sistemas O-Pile® são uma alternativa mais forte, mais eficiente e durável às estacas-prancha tipo Z, estacas-prancha combinadas utilizando tubos ou vigas, paredes de lama, paredes secantes, paredes contínuas de concreto e outras construções convencionais de concreto.

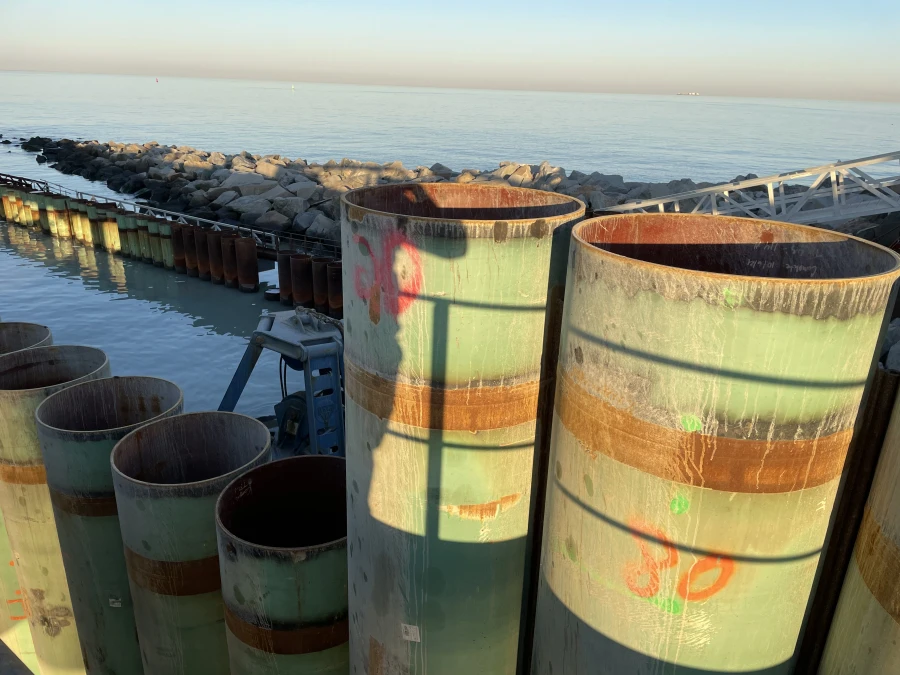

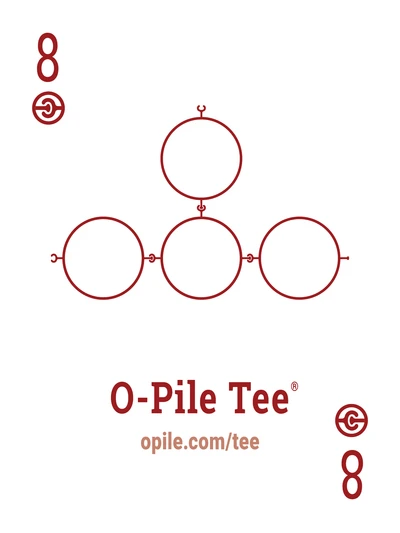

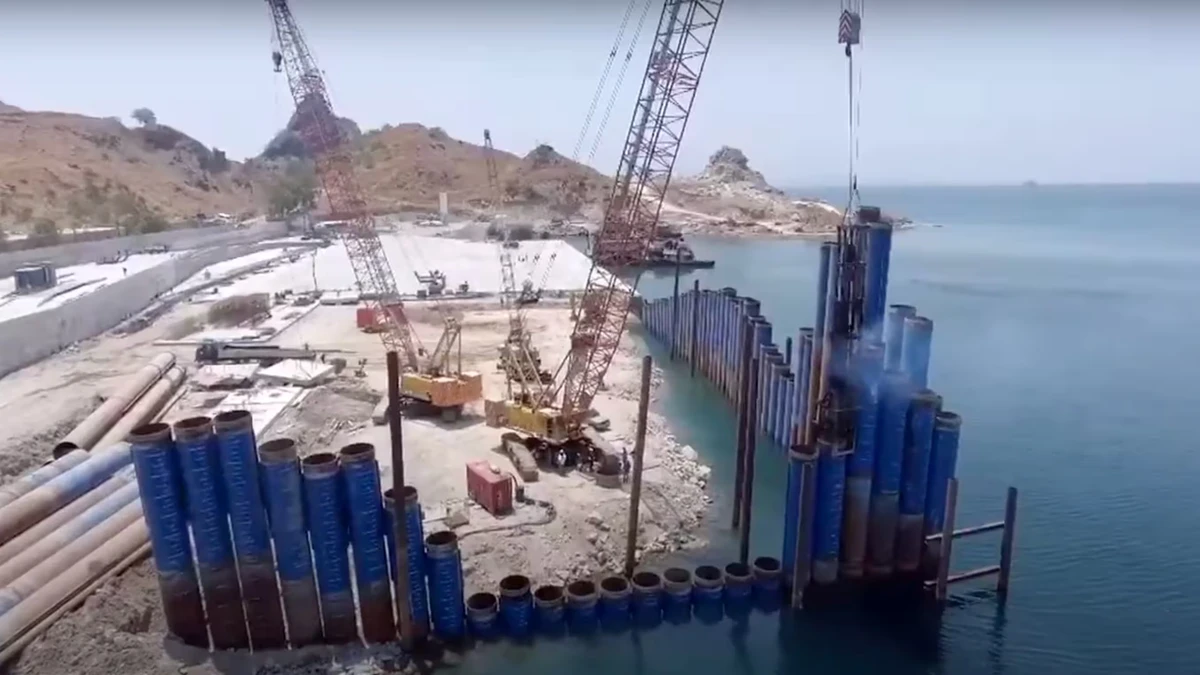

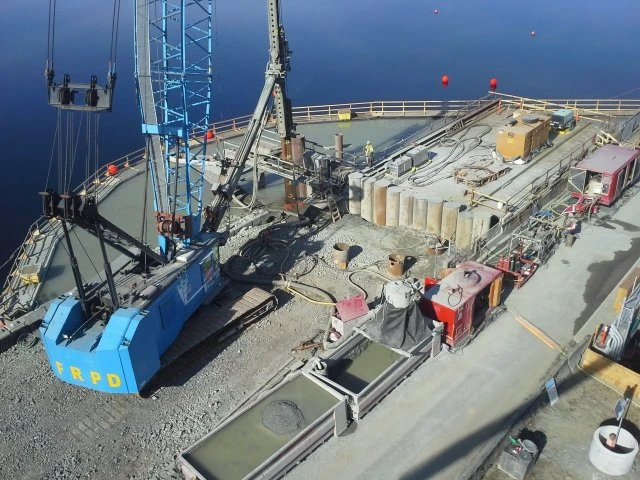

O sistema utiliza seções de tubos com conectores pré-fixados permitindo que uma seção inteira seja cravada na próxima para formar uma parede contínua de aço com um elemento de carga similar. Você pode cravar de forma previsível em rocha pura, se necessário, assim como ajustar separadamente suas necessidades de corrosão e momento fletor. O O-Pile® é versátil e facilmente disponível, pois você pode usar sua fábrica local de tubos ou fornecedor. Alguns dos maiores trabalhos de estacas-prancha na América do Norte que estão sendo construídos atualmente são especificados usando o sistema O-Pile®.

Características principais incluem:

Alternativa mais rápida e econômica a outros sistemas de estacas-prancha e construção convencional de concreto
Pode ser configurado para requisitos de tolerância à corrosão
Pode ser especificado por momento fletor devido à ampla variedade de graus de aço disponíveis
Pode ser construído a partir de tubos disponíveis localmente em vez de caras estacas de aço importadas

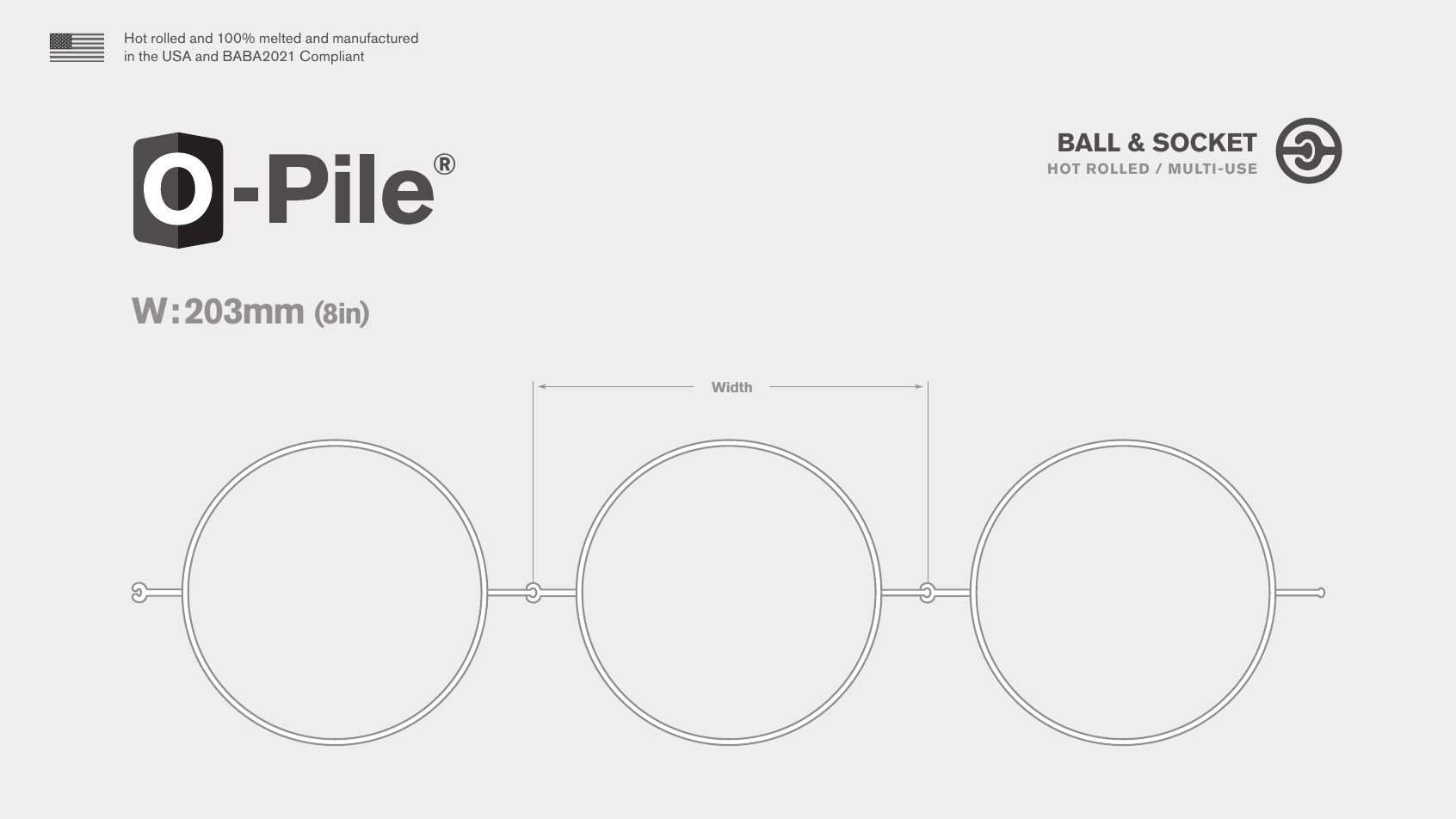

Alimentado pelo sistema de travamento de esfera e receptáculo para máxima resistência, flexibilidade e compatibilidade

O Sistema Certificado O-Pile®

Um Sistema Certificado O-Pile® garante a autenticidade e integridade da placa O-Pile®. Assegura que os componentes atendam aos altos padrões de qualidade de todos os produtos Sheet-Pile LLC e se beneficiem da expertise e profissionalismo da rede global de especialistas da marca. Todos os sistemas certificados incluem relatórios de teste com um selo oficial, confirmando sua autenticidade no momento da compra e garantindo o funcionamento adequado. Além disso, você é coberto por uma garantia internacional de produto que garante capacidade de carga, resistência à corrosão e desempenho de travamento do conector.

Facilidade de Instalação

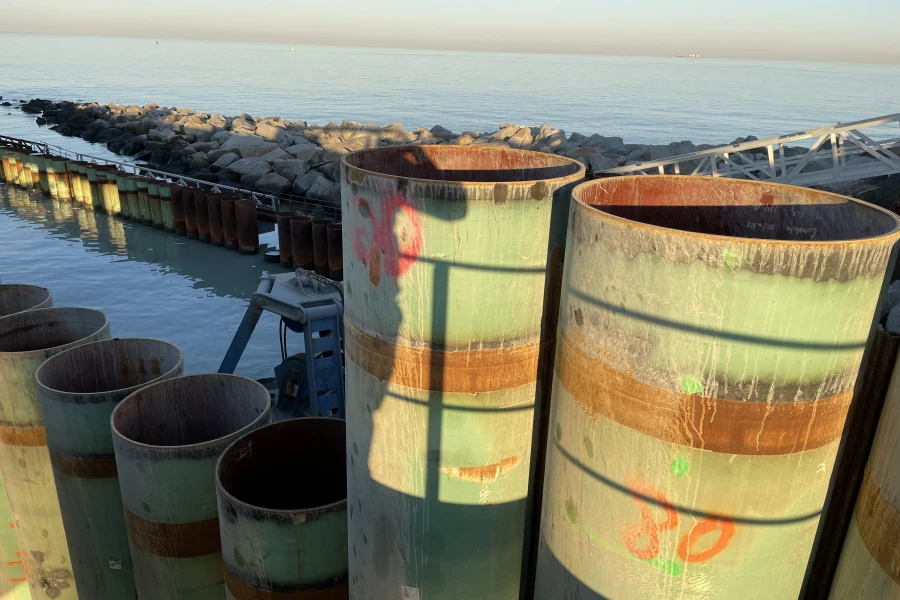

O sistema de estacas-prancha tubulares O-Pile® é suportado durante toda a sua instalação, enquanto os sistemas de estacas-prancha combinados não o são. A instalação da seção O-Pile® é semelhante à cravação de Z-Pile BNS® em um gabarito básico de dois quadros. Em nenhum estágio há um O-Pile® inteiramente sem suporte ao longo de seu comprimento enquanto é cravado até o nível. Cada seção é suportada por seções adjacentes com uma pequena vantagem à frente do resto, garantindo um alinhamento preciso da parede.

Benefícios

Capacidade de Momento Fletor (CMF)

Os sistemas O-Pile® geralmente têm uma relação resistência-peso mais alta quando comparados a paredes de estacas-prancha combinadas, pois podem ser feitos usando aço enrolado de alta resistência, que excede as capacidades de estacas-prancha laminadas a quente, e permite uma maior Capacidade de Momento Fletor. Por exemplo, O-Pile® está disponível em X80 para fornecer resistência ao escoamento de 80.000, enquanto estacas-prancha laminadas a quente são limitadas a menos de 65.000 e tipicamente usam aço com resistência ao escoamento de 50.000. A seleção do grau de aço tem um impacto marcante na resistência estrutural da parede de estacas. Selecionar graus de aço mais fortes como X70 ou X80 frequentemente permite o uso de estacas com diâmetros e espessuras de parede reduzidos.

Conexão Forte e Eficiente

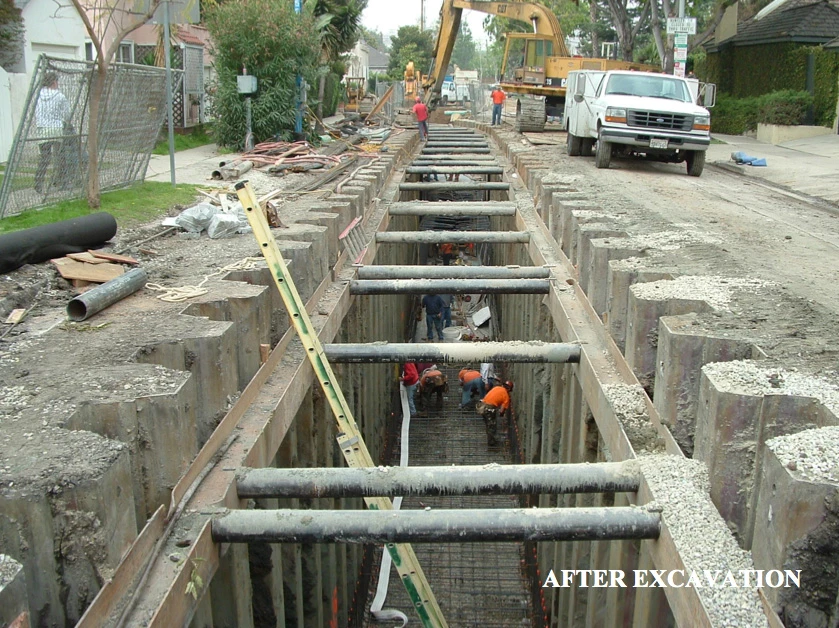

Conectores PilePro: WOM (weld on male) e WOF (weld on female) têm uma resistência de travamento de 19,5 kips/polegada (3418 kN/m); A figura abaixo mostra a alta resistência à extração da conexão, que é mais de 4 vezes mais forte que estacas-prancha laminadas a quente Larssen típicas.

Geometria Superior para Durabilidade

A geometria do O-Pile® resulta em superfícies expostas mínimas, o que apresenta vantagens distintas sobre outros tipos de estacas-prancha. O interior do tubo pode ser tampado ou preenchido com concreto para evitar corrosão interna, deixando apenas a face externa exposta a elementos potencialmente corrosivos. Esta quantidade mínima de área de superfície que requer a aplicação de proteção contra corrosão pode resultar em uma notável economia de custos. A figura abaixo ilustra a exposição contrastante à corrosão entre a estaca-rei de viga e O-Pile®.

Resistência Excepcional

Os sistemas O-Pile® não consideram a capacidade de carga dos conectores de junção, permitindo que sejam calculados separadamente para resistência, com a espessura total considerada sacrificial.

Flexibilidade Posicional

Cada conexão WOF/WOM fornece 20 graus de rotação para facilitar o posicionamento.

Espessura Variável do Tubo

O-Pile® oferece espessura de tubo ajustável, permitindo que você personalize cada tubo com a espessura necessária para atender aos seus requisitos de carga estrutural e durabilidade, tudo isso mantendo uma segurança ideal. A capacidade de ajustar a espessura conforme necessário—adicionando onde necessário e reduzindo onde não é—garante o uso mais eficiente e econômico do aço. Variar a espessura do tubo de O-Pile® visa a vida útil de projeto e o uso de espessura sacrificial exatamente onde você precisa—na Zona de Alto Ataque. Por exemplo, com um tubo de 100', a espessura dos 10' superiores do tubo (zona de alto ataque) pode ser aumentada para ficar bem dentro da tolerância de corrosão, enquanto os 90' inferiores do tubo podem ser reduzidos para atender às necessidades de capacidade de carga. Aproveitar a espessura variável do O-Pile® também pode eliminar a necessidade de revestimentos adicionais, graus especiais de aço ou proteção catódica.

Facilidade de Instalação

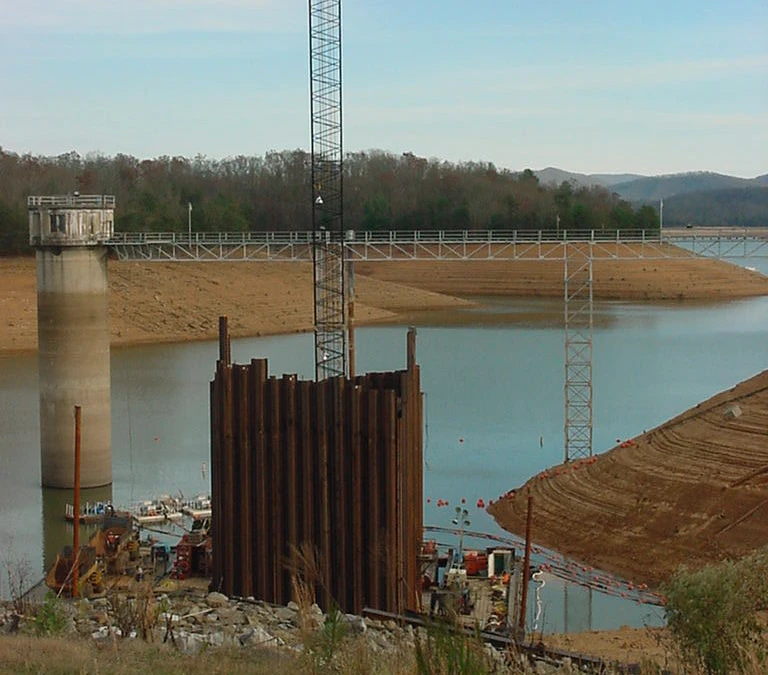

O-Pile® combinado com Sistema WADIT = Parede impermeável

WADIT é o selante de travamento de estacas-prancha comprovado globalmente. WADIT (abreviação de WASSERDICHT, alemão para impermeável) é um selante ecologicamente correto que foi desenvolvido para fornecer proteção robusta contra água. WADIT está disponível para uso em qualquer lugar com qualquer tipo de estaca-prancha, incluindo O-Pile®. O sistema WADIT pode ser utilizado antes de cravar a estaca-prancha, no travamento intermediário de estacas-prancha já emparelhadas, e após a estaca-prancha já ter sido instalada. O sistema certificado O-Pile® é sempre entregue com o selante WADIT aplicado no WOF, servindo como inibidor de corrosão dentro dos elementos de conexão.

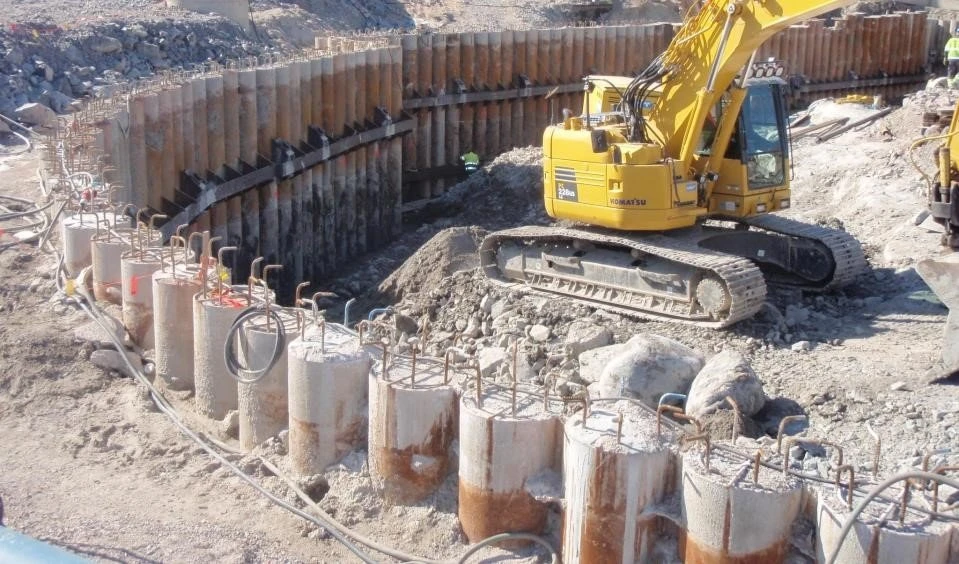

O-Pile®: Perfuração DTH (Down the Hole)

Um sistema certificado O-Pile®: DTH combina a qualidade superior do O-Pile® com a tecnologia de perfuração DTH de ponta, permitindo que seus sistemas sejam cravados em qualquer solo ou estrato rochoso em níveis de produtividade nunca alcançados antes. Com um sistema certificado O-Pile®: DTH, é possível uma instalação previsível e quantificável em condições de cravação difíceis como leito rochoso ou locais de trabalho com detritos pesados. O sistema certificado O-Pile®: DTH é instalado com o método de perfuração cêntrica usando brocas anelares de diâmetro maior que as brocas padrão. A broca anelar perfura um buraco maior que a estaca para acomodar os conectores WOF/WOM. Diâmetro de 10" (323mm) a 42" (914,4mm), uma ampla gama de tubos de diâmetro pode ser instalada usando O-Pile®: DTH. O desenvolvimento de novas técnicas DTH, especialmente a introdução de novas brocas de controle de ar, está tornando a perfuração DTH mais segura e ambientalmente amigável do que nunca. O uso de DTH em áreas urbanas e em terrenos sensíveis agora é possível; além disso, não há perigo de perfuração excessiva ou escape de ar, o que de outra forma poderia causar assentamento em estruturas existentes. A perfuração DTH tem sido usada em solos pós-glaciais da Noruega, penedos da Suécia, granito da Finlândia, leito rochoso profundo de Hong Kong, através de estruturas pesadas em Macau, e túneis na Virgínia. Cada sistema certificado O-Pile® é entregue com as brocas anelares acopladas e prontas para uso em conjunto com sua broca piloto.

Flexibilidade Posicional

Cada conexão WOF/WOM fornece ~20° de rotação para facilitar o posicionamento.

Resistência Inigualável

Os sistemas O-Pile® de alta capacidade alcançam resistência aumentando o diâmetro do tubo. Isso minimiza o ganho de peso por pé quadrado (ou metro quadrado) e melhora radicalmente a eficiência da relação resistência-peso. Devido à sua geometria circular, a capacidade de carga de sobrecarga e lateral é significativamente maior que estacas-prancha padrão tipo U ou Z ou sistemas de paredes combinadas de peso similar.

Geometria Superior para Durabilidade

O-Pile® economiza custos em relação a estacas-prancha combinadas, Z e U com aplicação mais fácil de proteção contra corrosão em comparação com outras geometrias, e tendo uma superfície exposta minimizada: Além disso, o interior do tubo pode ser selado (tampado ou preenchido) contra infiltração de oxigênio para evitar corrosão na superfície interna. Também, concreto pode ser despejado dentro do próprio O-Pile®, aumentando ainda mais a resistência enquanto previne oxidação ou corrosão na superfície interna. Isso contrasta com um sistema de estacas-prancha combinado, que tem todas as suas faces de superfície expostas a elementos corrosivos.

O-Pile®: Espessura Dupla do Tubo

A espessura dupla do tubo permite que você ajuste a espessura especificada para atender às suas necessidades específicas de carga estrutural e durabilidade para garantir a segurança geral. A espessura pode ser aumentada especificamente nas zonas de respingo e água baixa para maior durabilidade via espessura sacrificial, onde a estaca-prancha experimenta o maior efeito corrosivo. Por exemplo, com um tubo emendado de 100', a espessura dos 20' superiores do tubo pode ser projetada para tolerância de corrosão, enquanto os 80' inferiores são especificados para atender às necessidades de capacidade de carga.

Ferramentas

Para alcançar resultados ótimos de instalação e eficiência com nosso sistema O-Pile, recomendamos o uso das seguintes ferramentas especializadas. A seleção adequada de ferramentas garante integridade estrutural, segurança do trabalhador e adesão ao cronograma do projeto.
