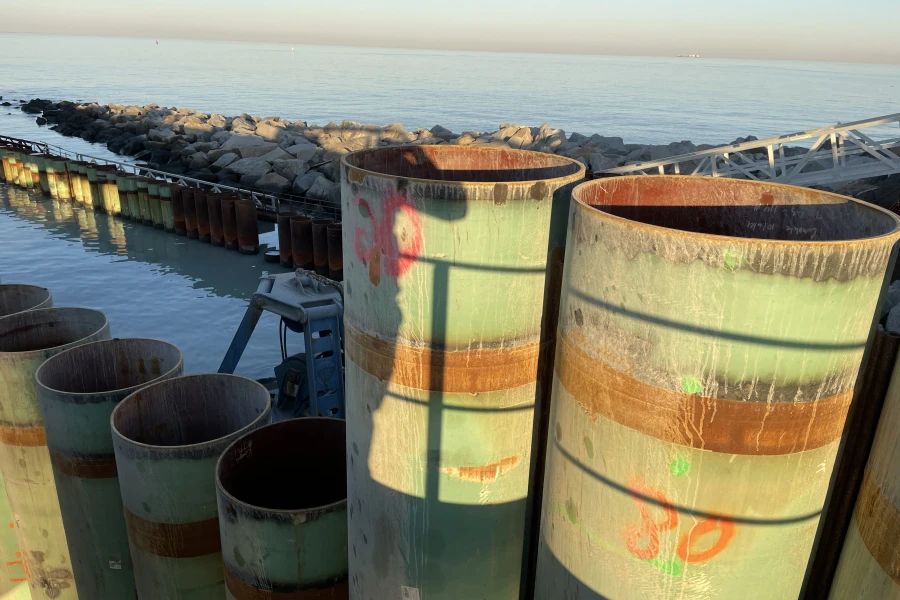

Construire un meilleur mur, plus rapidement.

Le Système Certifié O-Pile® est une méthode de construction innovante et en rapide expansion qui utilise des tuyaux pour créer des fondations, des barrières et des murs de soutènement. Le système utilise des tuyaux en acier avec des connecteurs PilePro® soudés pour former un mur continu de palplanches tubulaires. Cette approche offre une solution économique avec une résistance et une durabilité exceptionnelles.

Les systèmes O-Pile® sont une alternative plus solide, plus efficace et plus durable aux palplanches en Z, aux palplanches combinées utilisant des tuyaux ou des poutres, aux parois en boue, aux parois sécantes, aux murs en béton continus et autres constructions conventionnelles en béton.

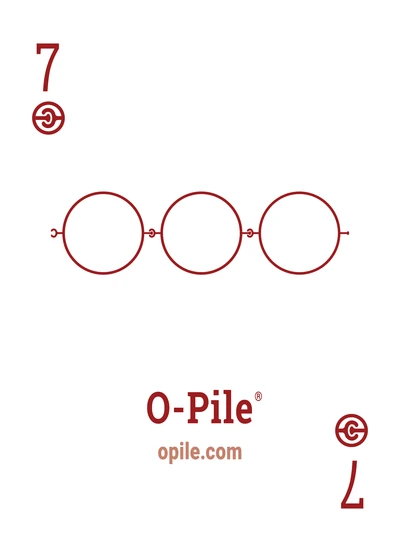

Le système utilise des sections de tuyaux avec des connecteurs pré-attachés permettant à une section entière d'être enfoncée dans la suivante pour former un mur d'acier continu avec un élément porteur similaire. Vous pouvez prévisiblement foncer dans la roche pure, si nécessaire, et ajuster séparément vos besoins en matière de corrosion et de moment de flexion. O-Pile® est polyvalent et facilement disponible, car vous pouvez utiliser votre usine de tuyaux locale ou votre fournisseur. Certains des plus grands chantiers de palplanches en Amérique du Nord qui sont actuellement en construction sont spécifiés en utilisant le système O-Pile®.

Les caractéristiques principales comprennent:

Alternative plus rapide et plus économique aux autres systèmes de palplanches et aux constructions conventionnelles en béton
Peut être configuré selon les exigences de tolérance à la corrosion
Peut être spécifié par moment de flexion en raison de la grande variété de nuances d'acier disponibles
Peut être construit à partir de tuyaux disponibles localement plutôt que de pieux en acier importés coûteux
Propulsé par le système de verrouillage à rotule pour une résistance, une flexibilité et une compatibilité maximales

Le Système Certifié O-Pile®

Un Système Certifié O-Pile® garantit l'authenticité et l'intégrité de la plaque O-Pile®. Il assure que les composants répondent aux normes de haute qualité de tous les produits Sheet-Pile LLC et bénéficient de l'expertise et du professionnalisme du réseau mondial de spécialistes de la marque. Tous les systèmes certifiés comprennent des rapports de test avec un sceau officiel, confirmant leur authenticité au moment de l'achat et assurant un bon fonctionnement. De plus, vous êtes couvert par une garantie de produit internationale qui garantit la capacité de charge, la résistance à la corrosion et la performance de verrouillage des connecteurs.

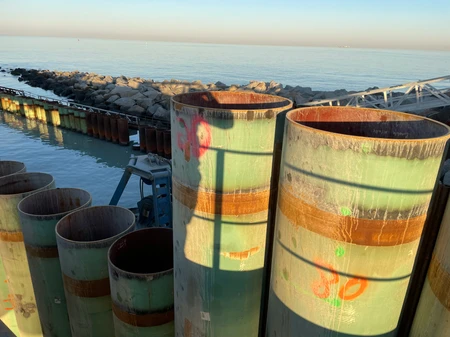

Facilité d'installation

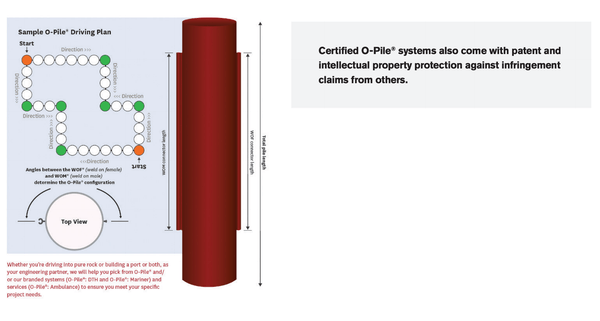

Le système de palplanches tubulaires O-Pile® est soutenu tout au long de son installation, alors que les systèmes de palplanches combinés ne le sont pas. L'installation de la section O-Pile® est similaire à l'enfoncement de Z-Pile BNS® dans un gabarit de base à deux cadres. À aucun moment, un O-Pile® n'est entièrement non soutenu sur toute sa longueur lors de sa mise en place. Chaque section est soutenue par la ou les sections adjacentes avec une petite avance par rapport au reste, assurant un alignement précis du mur.

Avantages

Capacité de Moment de Flexion (CMF)

Les systèmes O-Pile® ont généralement un rapport résistance/poids plus élevé par rapport aux murs de palplanches combinés, car ils peuvent être fabriqués en utilisant de l'acier enroulé à haute résistance, qui dépasse les capacités des palplanches laminées à chaud, et permet une plus grande Capacité de Moment de Flexion. Par exemple, O-Pile® est disponible en X80 pour fournir une résistance à la traction de 80 000, alors que les palplanches laminées à chaud sont limitées à moins de 65 000 et utilisent généralement de l'acier avec une résistance à la traction de 50 000. La sélection de la nuance d'acier a un impact marqué sur la résistance structurelle du mur de pieux. La sélection de nuances d'acier plus fortes comme X70 ou X80 permet souvent l'utilisation de pieux avec des diamètres et des épaisseurs de paroi réduits.

Connexion Forte et Efficace

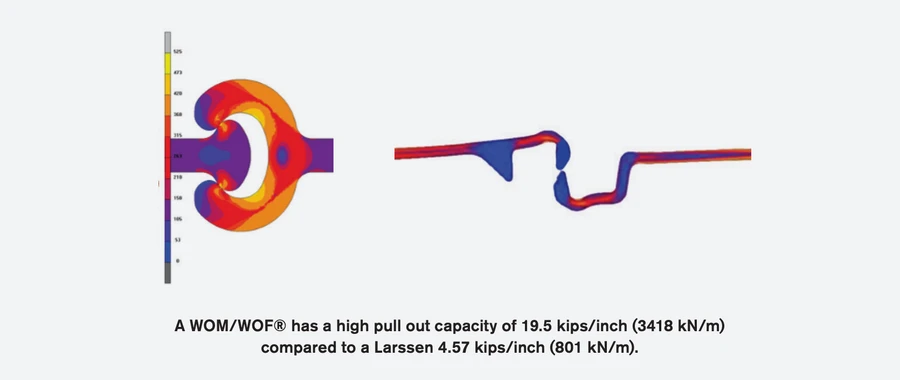

Connecteurs PilePro : WOM (weld on male) et WOF (weld on female) ont une résistance de verrouillage de 19,5 kips/pouce (3418 kN/m) ; La figure ci-dessous montre la haute résistance à l'arrachement de la connexion, qui est plus de 4 fois plus forte que les palplanches laminées à chaud Larssen typiques.

Géométrie Supérieure pour la Durabilité

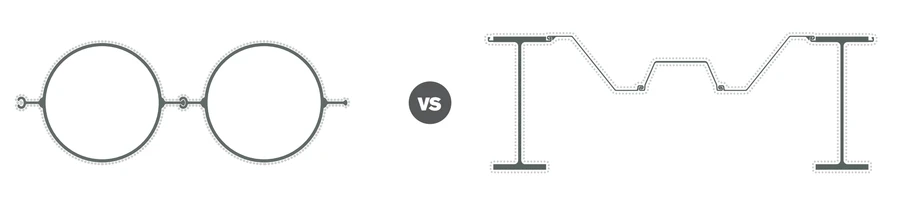

La géométrie d'O-Pile® donne lieu à des surfaces exposées minimales, ce qui présente des avantages distincts par rapport à d'autres types de palplanches. L'intérieur du tuyau peut être soit bouché soit rempli de béton pour empêcher la corrosion intérieure, ne laissant que la face extérieure exposée à des éléments potentiellement corrosifs. Cette quantité minimale de surface nécessitant l'application d'une protection contre la corrosion peut entraîner une économie notable. La figure ci-dessous illustre l'exposition contrastée à la corrosion entre le pieu roi à poutre et O-Pile®.

Résistance Exceptionnelle

Les systèmes O-Pile® ne tiennent pas compte de la capacité de charge des connecteurs de jonction, ce qui permet de les calculer séparément pour la résistance, l'épaisseur totale étant considérée comme sacrificielle.

Flexibilité de Positionnement

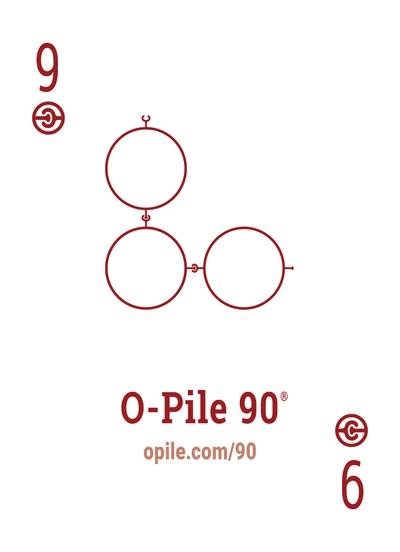

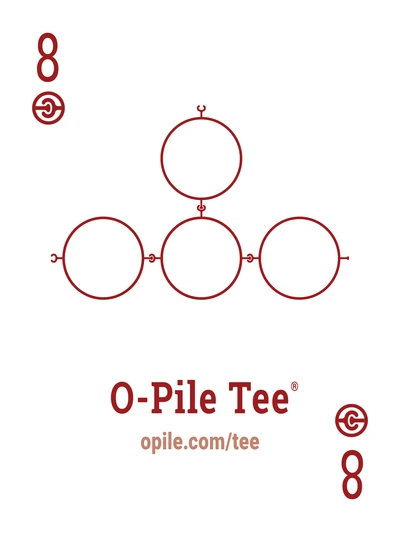

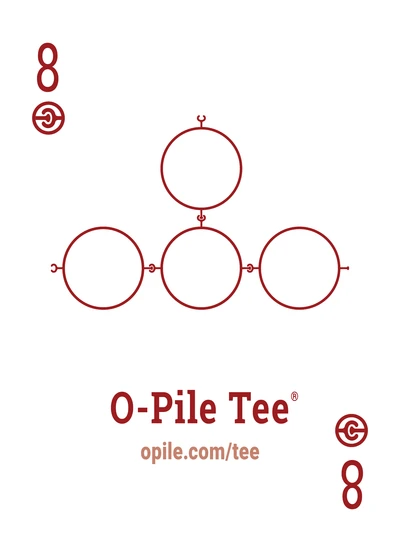

Chaque connexion WOF/WOM offre 20 degrés de rotation pour faciliter le placement.

Épaisseur de Tuyau Variable

O-Pile® offre une épaisseur de tuyau ajustable, vous permettant de personnaliser chaque tuyau avec l'épaisseur nécessaire pour correspondre à vos exigences de charge structurelle et de durabilité, tout en maintenant une sécurité optimale. La capacité d'ajuster l'épaisseur selon les besoins — en ajoutant où nécessaire et en réduisant où ce n'est pas nécessaire — garantit l'utilisation la plus efficace et économique de l'acier. Varier l'épaisseur du tuyau d'O-Pile® cible la durée de vie de conception et l'utilisation de l'épaisseur sacrificielle exactement là où vous en avez besoin — dans la Zone d'Attaque Élevée. Par exemple, avec un tuyau de 100', l'épaisseur des 10' supérieurs du tuyau (zone d'attaque élevée) peut être augmentée pour rester bien dans la marge de corrosion, tandis que les 90' inférieurs du tuyau peuvent être réduits pour répondre aux besoins de charge. L'exploitation de l'épaisseur variable d'O-Pile® peut également éliminer le besoin de revêtements supplémentaires, de nuances d'acier spéciales ou de protection cathodique.

Facilité d'Installation

O-Pile® associé au Système WADIT = Mur étanche

WADIT est le produit d'étanchéité pour emboîtement de palplanches éprouvé mondialement. WADIT (abréviation de WASSERDICHT, allemand pour étanche) est un produit d'étanchéité respectueux de l'environnement qui a été développé pour offrir une protection robuste contre l'eau. WADIT est disponible pour une utilisation n'importe où avec tout type de palplanche, y compris O-Pile®. Le système WADIT peut être utilisé avant d'enfoncer la palplanche, dans l'emboîtement central de palplanches déjà appariées, et après que la palplanche a déjà été installée. Le système certifié O-Pile® est toujours livré avec le produit d'étanchéité WADIT appliqué dans le WOF, servant d'inhibiteur de corrosion dans les éléments de connexion.

O-Pile®: Forage DTH (Down the Hole)

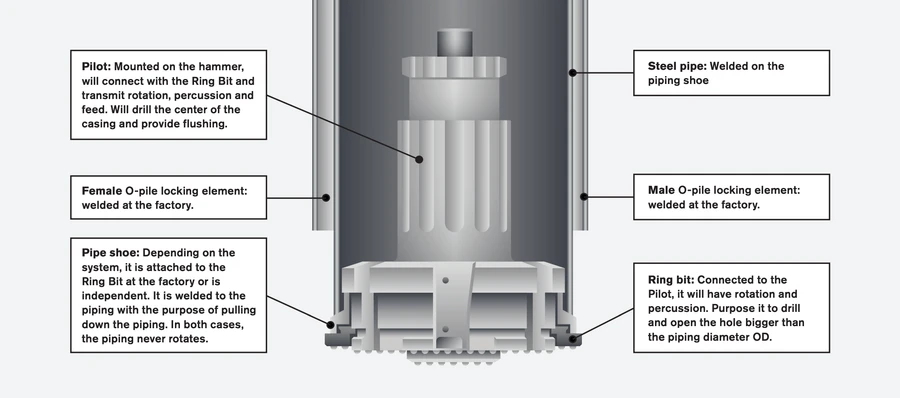

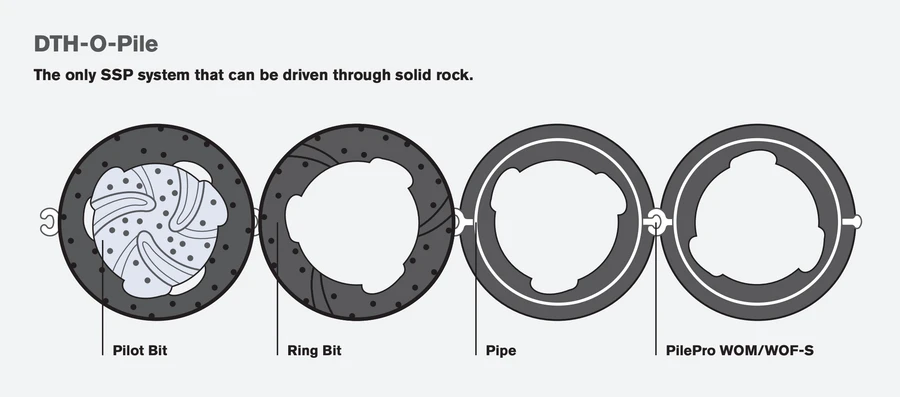

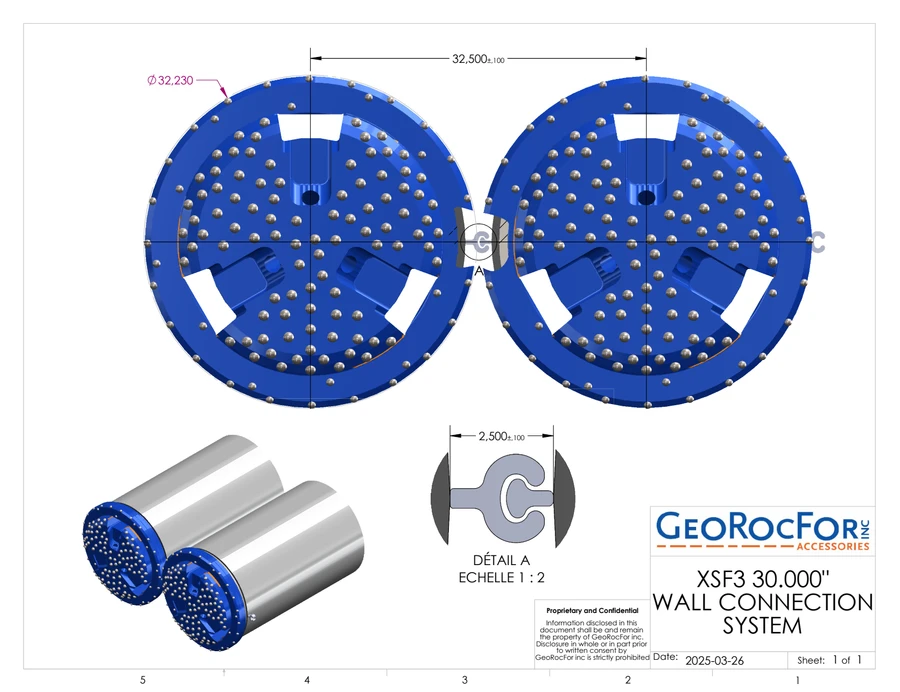

Un système certifié O-Pile®: DTH associe la qualité supérieure d'O-Pile® à la technologie de forage DTH de pointe, permettant à ses systèmes d'être enfoncés dans n'importe quel sol ou strate rocheuse à des niveaux de productivité jamais atteints auparavant. Avec un système certifié O-Pile®: DTH, une installation prévisible et quantifiable est possible dans des conditions d'enfoncement difficiles comme le substratum rocheux ou les chantiers avec de gros débris. Le système certifié O-Pile®: DTH est installé avec la méthode de forage centrique utilisant des trépans annulaires d'un diamètre plus grand que les trépans standard. Le trépan annulaire fore un trou plus grand que le pieu pour accueillir les connecteurs WOF/WOM. Diamètre de 10" (323mm) à 42" (914,4mm), une large gamme de diamètres de tuyaux peut être installée en utilisant O-Pile®: DTH. Le développement de nouvelles techniques DTH, en particulier l'introduction de nouveaux trépans à contrôle d'air, rend le forage DTH plus sûr et plus respectueux de l'environnement que jamais. L'utilisation du DTH dans les zones urbaines et dans les sols sensibles est maintenant possible ; de plus, il n'y a pas de danger de surforage ou d'échappement d'air, ce qui pourrait autrement provoquer un tassement des structures existantes. Le forage DTH a été utilisé dans les sols postglaciaires de Norvège, les rochers de Suède, le granit de Finlande, le substratum rocheux profond de Hong Kong, à travers des structures lourdes à Macao, et des tunnels en Virginie. Chaque système certifié O-Pile® est livré avec les trépans annulaires attachés et prêts à être utilisés en conjonction avec votre trépan pilote.

Flexibilité de Positionnement

Chaque connexion WOF/WOM offre ~20° de rotation pour faciliter le placement.

Résistance Inégalée

Les systèmes O-Pile® à haute capacité atteignent leur résistance en augmentant le diamètre du tuyau. Cela minimise le gain de poids par pied carré (ou mètre carré) et améliore radicalement l'efficacité du rapport résistance/poids. En raison de sa géométrie circulaire, la capacité de charge latérale et de surcharge est significativement plus élevée que les palplanches standard de type U ou Z ou les systèmes de murs combinés de poids similaire.

Géométrie Supérieure pour la Durabilité

O-Pile® économise des coûts par rapport aux palplanches combinées, Z et U avec une application plus facile de la protection contre la corrosion par rapport à d'autres géométries, et en ayant une surface exposée minimisée : En outre, l'intérieur du tuyau peut être scellé (bouché ou rempli) contre l'infiltration d'oxygène pour éviter la corrosion sur la surface intérieure. De plus, du béton peut être coulé à l'intérieur de l'O-Pile® lui-même, augmentant ainsi davantage la résistance tout en empêchant l'oxydation ou la corrosion sur la surface intérieure. Cela contraste avec un système de palplanches combiné, qui a toutes ses faces de surface exposées aux éléments corrosifs.

O-Pile®: Épaisseur de Tuyau Double

L'épaisseur de tuyau double vous permet d'ajuster l'épaisseur spécifiée pour répondre à vos besoins spécifiques de charge structurelle et de durabilité pour assurer la sécurité globale. L'épaisseur peut être augmentée spécifiquement dans les zones d'éclaboussure et d'eau basse pour une durabilité accrue via une "épaisseur sacrificielle", où la palplanche subit le plus grand effet corrosif. Par exemple, avec un tuyau épissé de 100', l'épaisseur des 20' supérieurs du tuyau peut être conçue pour la marge de corrosion, tandis que les 80' inférieurs sont spécifiés pour répondre aux besoins de charge.
