Guidare l'innovazione sotto terra.

Panoramica

Costruisci un muro migliore, più velocemente.

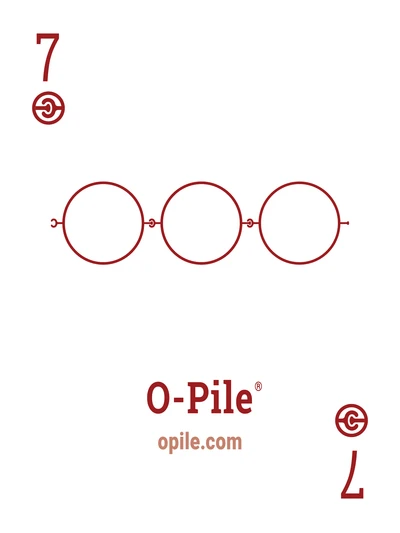

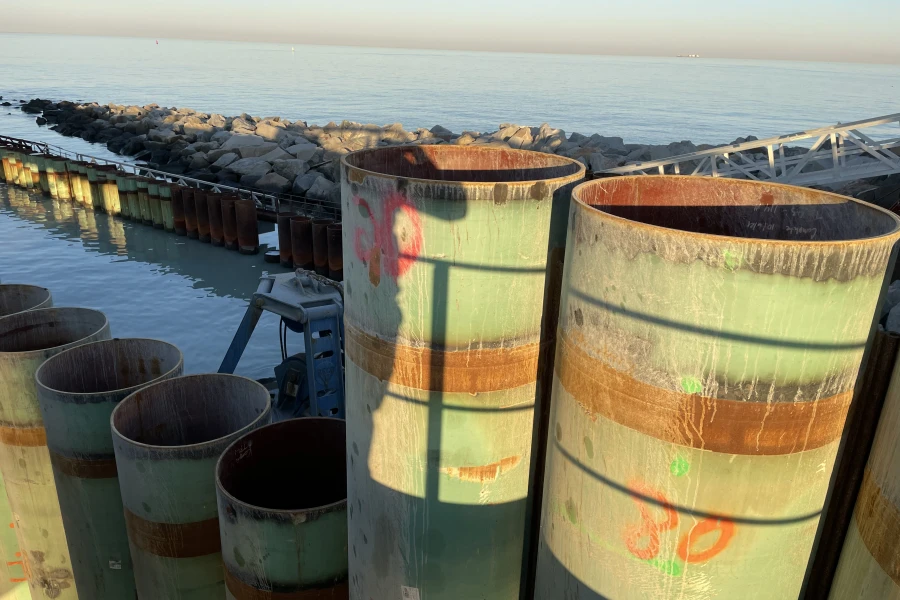

Il Sistema Certificato O-Pile® è un metodo di costruzione innovativo e in rapida crescita che utilizza tubi per creare fondazioni, barriere e muri di contenimento. Il sistema utilizza tubi d'acciaio con connettori PilePro® saldati per formare una parete continua di palancole tubolari. Questo approccio offre una soluzione economica con eccezionale resistenza e durabilità.

I sistemi O-Pile® sono un'alternativa più robusta, più efficiente e durevole alle palancole a Z, alle palancole combinate che utilizzano tubi o travi, pareti di fango, pareti secanti, pareti continue in calcestruzzo e altre costruzioni convenzionali in calcestruzzo.

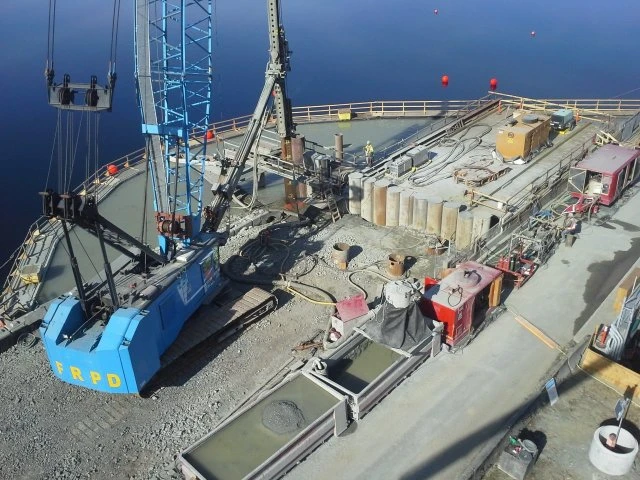

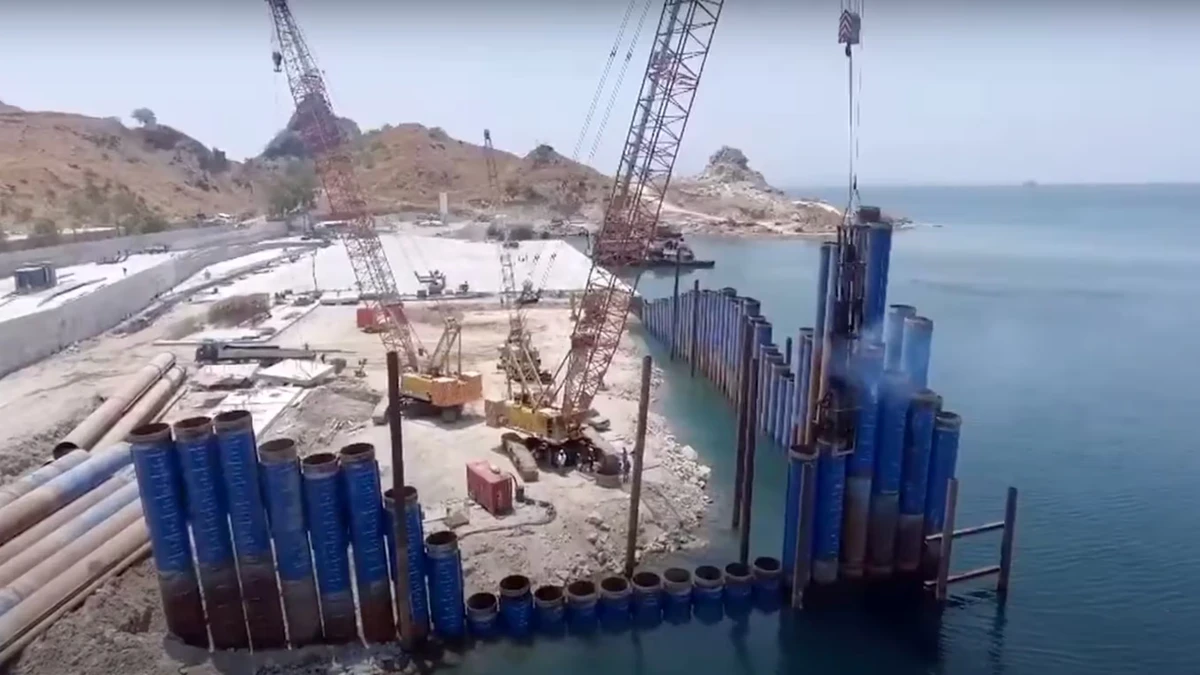

Il sistema utilizza sezioni di tubo con connettori pre-attaccati che permettono a un'intera sezione di essere infissa nella successiva per formare una parete d'acciaio continua con un elemento portante simile. È possibile infiggerli in modo prevedibile nella roccia pura, se necessario, così come regolare separatamente le esigenze di corrosione e momento flettente. O-Pile® è versatile e facilmente disponibile, poiché è possibile utilizzare il proprio impianto di tubi locale o fornitore. Alcuni dei più grandi lavori di palancole in Nord America che sono attualmente in costruzione sono specificati utilizzando il sistema O-Pile®.

Le caratteristiche principali includono:

Alternativa più rapida ed economica rispetto ad altri sistemi di palancole e costruzioni convenzionali in calcestruzzo
Può essere configurato secondo i requisiti di tolleranza alla corrosione
Può essere specificato per momento flettente grazie all'ampia varietà di gradi di acciaio disponibili
Può essere costruito con tubi disponibili localmente invece di costosi pali d'acciaio importati
Alimentato dal sistema di incastro a sfera e presa per massima resistenza, flessibilità e compatibilità

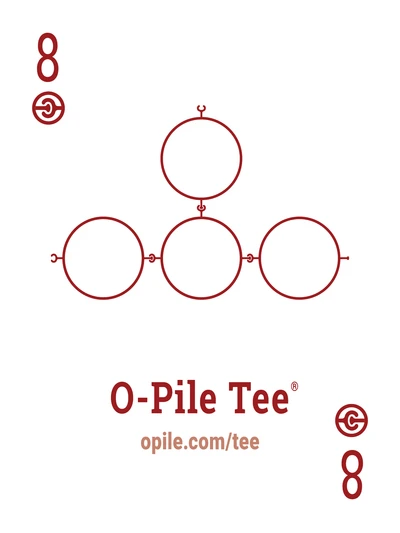

Il Sistema Certificato O-Pile®

Un Sistema Certificato O-Pile® garantisce l'autenticità e l'integrità della placca O-Pile®. Assicura che i componenti soddisfino gli elevati standard di qualità di tutti i prodotti Sheet-Pile LLC e beneficino dell'esperienza e della professionalità della rete globale di specialisti del marchio. Tutti i sistemi certificati includono rapporti di prova con un sigillo ufficiale, confermando la loro autenticità al momento dell'acquisto e garantendo un corretto funzionamento. Inoltre, sei coperto da una garanzia internazionale del prodotto che garantisce la capacità di carico, la resistenza alla corrosione e le prestazioni di incastro del connettore.

Facilità di Installazione

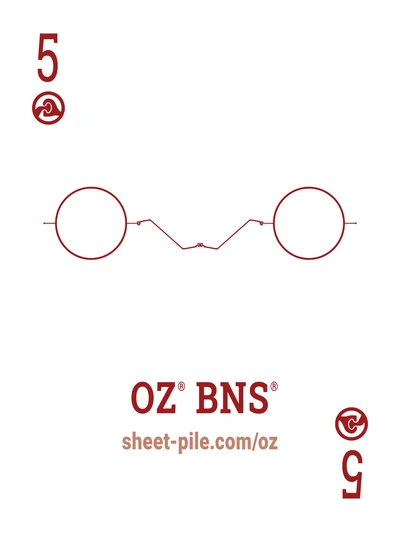

Il sistema di palancole tubolari O-Pile® è supportato durante tutta la loro installazione, mentre i sistemi di palancole combinati non lo sono. L'installazione della sezione O-Pile® è simile all'infissione di Z-Pile BNS® in una dima di base a due telai. In nessuna fase c'è un O-Pile® completamente non supportato per tutta la sua lunghezza mentre viene infisso fino al livello. Ogni sezione è supportata da sezioni adiacenti con un piccolo vantaggio rispetto al resto, garantendo un preciso allineamento della parete.

Vantaggi

Capacità di Momento Flettente (CMF)

I sistemi O-Pile® hanno generalmente un rapporto resistenza-peso più elevato rispetto alle pareti di palancole combinate, poiché possono essere realizzati utilizzando acciaio avvolto ad alta resistenza, che supera le capacità delle palancole laminate a caldo, e consente una maggiore Capacità di Momento Flettente. Ad esempio, O-Pile® è disponibile in X80 per fornire una resistenza allo snervamento di 80.000, mentre le palancole laminate a caldo sono limitate a meno di 65.000 e tipicamente utilizzano acciaio con una resistenza allo snervamento di 50.000. La selezione del grado di acciaio ha un impatto marcato sulla resistenza strutturale della parete di pali. Selezionare gradi di acciaio più forti come X70 o X80 spesso consente l'uso di pali con diametri e spessori di parete ridotti.

Connessione Forte ed Efficiente

Connettori PilePro: WOM (weld on male) e WOF (weld on female) hanno una resistenza di incastro di 19,5 kips/pollice (3418 kN/m); La figura sottostante mostra l'alta resistenza all'estrazione della connessione, che è più di 4 volte più forte delle tipiche palancole laminate a caldo Larssen.

Geometria Superiore per Durabilità

La geometria di O-Pile® comporta superfici esposte minime, il che presenta vantaggi distinti rispetto ad altri tipi di palancole. L'interno del tubo può essere sigillato o riempito con calcestruzzo per prevenire la corrosione interna, lasciando solo la faccia esterna esposta a elementi potenzialmente corrosivi. Questa minima quantità di superficie che richiede l'applicazione di protezione dalla corrosione può risultare in un notevole risparmio sui costi. La figura sottostante illustra l'esposizione contrastante alla corrosione tra il palo re trave e O-Pile®.

Resistenza Eccezionale

I sistemi O-Pile® non tengono conto della capacità di carico dei connettori di giunzione, permettendo che siano calcolati separatamente per resistenza, con lo spessore completo considerato sacrificale.

Flessibilità Posizionale

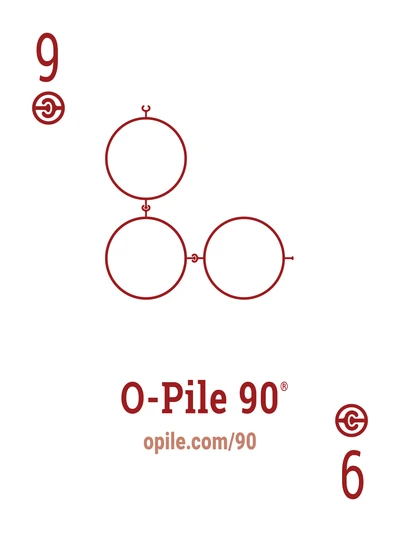

Ogni connessione WOF/WOM fornisce 20 gradi di rotazione per facilitare il posizionamento.

Spessore Variabile del Tubo

O-Pile® offre uno spessore di tubo regolabile, permettendoti di personalizzare ogni tubo con lo spessore necessario per soddisfare i tuoi requisiti di carico strutturale e durabilità, mantenendo al contempo una sicurezza ottimale. La capacità di regolare lo spessore secondo necessità—aggiungendo dove necessario e riducendo dove non lo è—garantisce l'uso più efficiente ed economico dell'acciaio. Variare lo spessore del tubo di O-Pile® mira alla vita di progetto e all'uso di spessore sacrificale esattamente dove ne hai bisogno—nella Zona di Alto Attacco. Ad esempio, con un tubo di 100', lo spessore dei 10' superiori del tubo (zona di alto attacco) può essere aumentato per rimanere ben all'interno del margine di corrosione, mentre i 90' inferiori del tubo possono essere ridotti per soddisfare le esigenze di portata. Sfruttare lo spessore variabile di O-Pile® può anche eliminare la necessità di rivestimenti aggiuntivi, gradi speciali di acciaio o protezione catodica.

Facilità di Installazione

O-Pile® abbinato con Sistema WADIT = Parete impermeabile

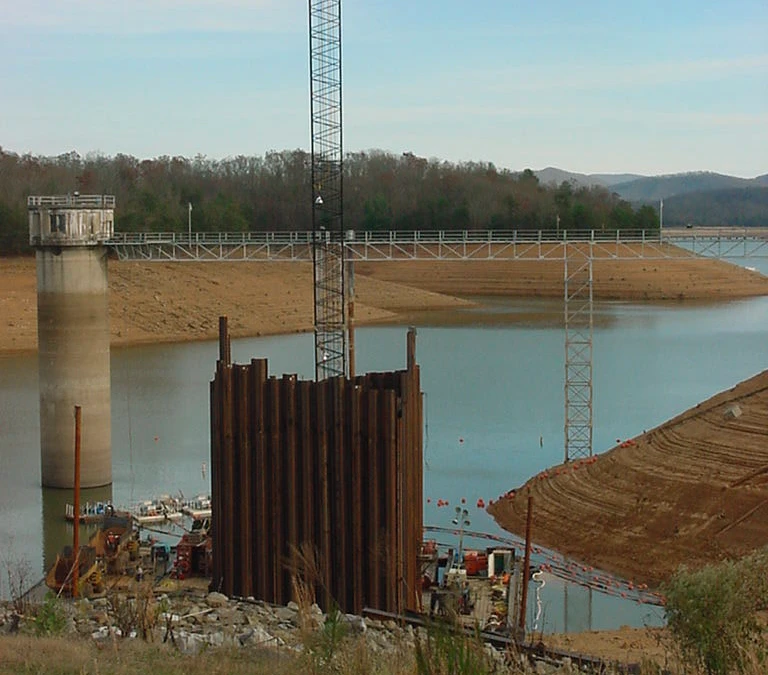

WADIT è il sigillante per incastri di palancole globalmente provato. WADIT (abbreviazione di WASSERDICHT, tedesco per impermeabile) è un sigillante ecologico che è stato sviluppato per fornire una robusta protezione contro l'acqua. WADIT è disponibile per l'uso ovunque con qualsiasi tipo di palancola, incluso O-Pile®. Il sistema WADIT può essere utilizzato prima di infissare la palancola, nell'incastro centrale di palancole già accoppiate, e dopo che la palancola è già stata installata. Il sistema certificato O-Pile® è sempre consegnato con il sigillante WADIT applicato nel WOF, che serve come inibitore di corrosione all'interno degli elementi di connessione.

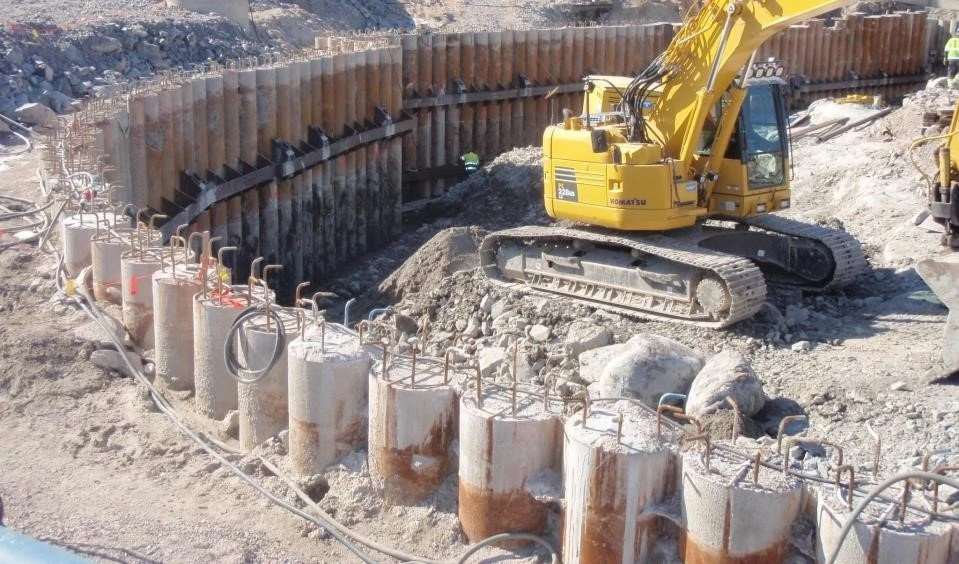

O-Pile®: Perforazione DTH (Down the Hole)

Un sistema certificato O-Pile®: DTH abbina la qualità superiore di O-Pile® con la tecnologia di perforazione DTH all'avanguardia, permettendo ai suoi sistemi di essere infissi in qualsiasi terreno o strato roccioso a livelli di produttività mai raggiunti prima. Con un sistema certificato O-Pile®: DTH, è possibile un'installazione prevedibile e quantificabile in condizioni di infissione difficili come il substrato roccioso o cantieri con detriti pesanti. Il sistema certificato O-Pile®: DTH è installato con il metodo di perforazione centrica utilizzando punte ad anello di diametro maggiore rispetto alle punte standard. La punta ad anello perfora un foro più grande del palo per ospitare i connettori WOF/WOM. Diametro da 10" (323mm) a 42" (914,4mm), una vasta gamma di diametri di tubo può essere installata usando O-Pile®: DTH. Lo sviluppo di nuove tecniche DTH, in particolare l'introduzione di nuove punte a controllo d'aria, sta rendendo la perforazione DTH più sicura ed ecologica che mai. L'uso di DTH in aree urbane e in terreni sensibili è ora possibile; inoltre, non c'è pericolo di perforazione eccessiva o fuga d'aria, che altrimenti potrebbe causare cedimenti alle strutture esistenti. La perforazione DTH è stata utilizzata in suoli postglaciali della Norvegia, massi della Svezia, granito della Finlandia, substrato roccioso profondo di Hong Kong, attraverso strutture pesanti a Macao, e tunnel in Virginia. Ogni sistema certificato O-Pile® è consegnato con le punte ad anello attaccate e pronte per l'uso in congiunzione con la tua punta pilota.

Flessibilità Posizionale

Ogni connessione WOF/WOM fornisce ~20° di rotazione per facilitare il posizionamento.

Resistenza Impareggiabile

I sistemi O-Pile® ad alta capacità raggiungono resistenza aumentando il diametro del tubo. Questo minimizza l'aumento di peso per piede quadrato (o metro quadrato) e migliora radicalmente l'efficienza del rapporto resistenza-peso. A causa della sua geometria circolare, la capacità di carico di sovraccarico e laterale è significativamente più alta rispetto alle palancole standard di tipo U o Z o sistemi di pareti combinate di peso simile.

Geometria Superiore per Durabilità

O-Pile® risparmia costi rispetto alle palancole combinate, a Z e a U con un'applicazione più facile di protezione dalla corrosione rispetto ad altre geometrie, e avendo una superficie esposta minimizzata: Inoltre, l'interno del tubo può essere sigillato (tappato o riempito) dall'infiltrazione di ossigeno per evitare la corrosione sulla superficie interna. Inoltre, il calcestruzzo può essere versato all'interno dell'O-Pile® stesso, aumentando ulteriormente la resistenza mentre si previene l'ossidazione o la corrosione sulla superficie interna. Questo contrasta con un sistema di palancole combinato, che ha tutte le sue facce di superficie esposte a elementi corrosivi.

O-Pile®: Doppio Spessore del Tubo

Il doppio spessore del tubo ti permette di regolare lo spessore specificato per soddisfare le tue specifiche esigenze di carico strutturale e durabilità per garantire la sicurezza complessiva. Lo spessore può essere aumentato specificamente nelle zone di spruzzi e di bassa acqua per una maggiore durabilità tramite spessore sacrificale, dove la palancola sperimenta il maggiore effetto corrosivo. Ad esempio, con un tubo giuntato di 100', lo spessore dei 20' superiori del tubo può essere progettato per il margine di corrosione, mentre i 80' inferiori sono specificati per soddisfare le esigenze di portata.

Strumenti

Per ottenere risultati di installazione ottimali ed efficienza con il nostro sistema O-Pile, raccomandiamo l'uso dei seguenti strumenti specializzati. Una corretta selezione degli strumenti garantisce integrità strutturale, sicurezza dei lavoratori e rispetto della tempistica del progetto.
