Informações do Projeto

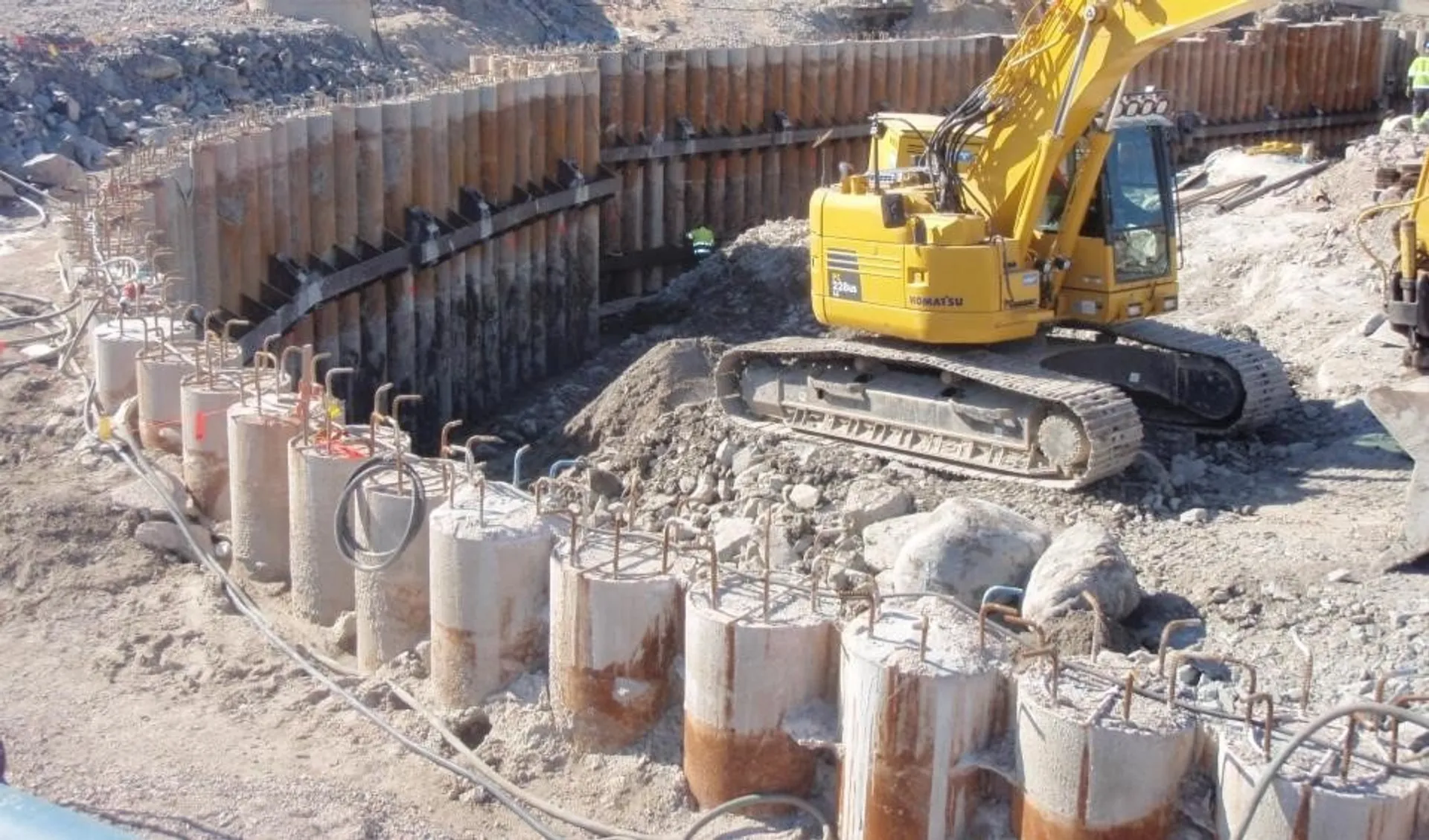

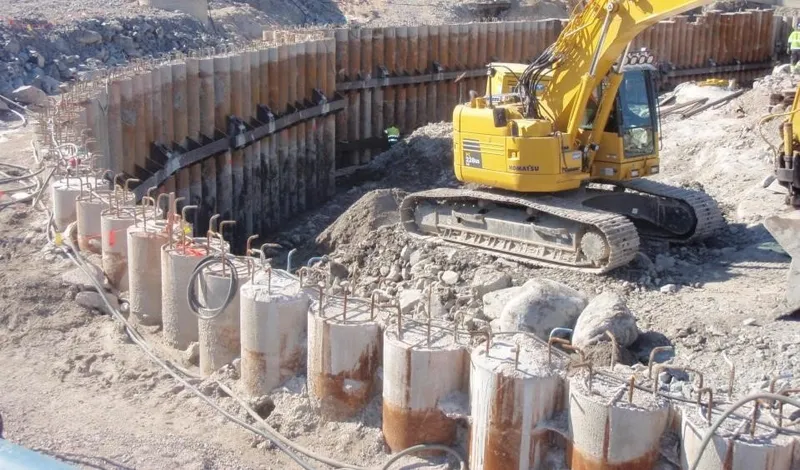

O projeto do túnel rodoviário de Trondheim, localizado na Noruega, faz parte da conexão crítica da autoestrada E6 entre Trondheim e Stjørdal, apresentou desafios de engenharia sem precedentes exigindo soluções inovadoras de paredes de contenção. A geologia do local, caracterizada por formações de argila rápida extremamente sensíveis, exigia uma metodologia de construção que minimizasse a vibração e perturbação do solo enquanto fornecia suporte estrutural robusto até o leito rochoso.
O sistema O-Pile® DTH emergiu como a solução ideal para este ambiente desafiador. O projeto abrangia um túnel de 500 metros, com 120 metros exigindo paredes de estacas perfuradas especializadas. Este método de instalação representou um avanço na construção de túneis noruegueses, pois sistemas tradicionais de paredes de contenção teriam sido catastróficos nas condições de argila rápida sensíveis à vibração. A tecnologia O-Pile® DTH permitiu instalação segura e controlada através de camadas de solo difíceis no leito rochoso, estabelecendo novos padrões para construção de túneis urbanos em ambientes geologicamente desafiadores.
PERÍODO
2010
LOCALIZAÇÃO
Trondheim, Noruega
DIMENSÕES
Túnel de 500 metros de comprimento, 120 metros de O-Pile® DTH
PRODUTOS
Sistema O-Pile® DTH
Inovação Técnica
O sistema de parede O-Pile® DTH representa uma mudança de paradigma na construção de paredes de contenção para ambientes sensíveis à vibração, oferecendo a vantagem sem precedentes de servir como estruturas temporárias e permanentes sem necessitar suporte separado durante o período de construção.
Desafio Geológico
O local de Trondheim apresentou uma das condições geológicas mais desafiadoras da Noruega: formações de argila rápida que podem liquefazer quando perturbadas por vibração ou estresse. Este tipo de solo extremamente sensível tornou impossível a cravação tradicional de estacas ou instalação de estacas-prancha, pois qualquer vibração significativa poderia desencadear falha catastrófica do solo. A parede de contenção tinha que ser instalada com perturbação mínima do solo enquanto alcançava ancoragem segura no leito rochoso abaixo das camadas de argila rápida.
Método de Instalação Revolucionário

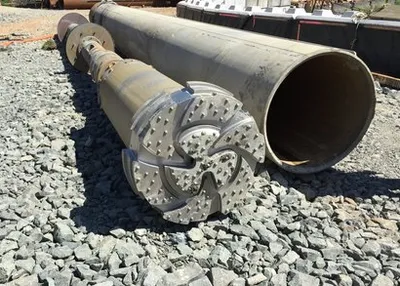

O sistema O-Pile® DTH utiliza estacas tubulares de aço especialmente projetadas com conectores de rótula e brocas alargadoras superdimensionadas para instalação. Este método de perfuração inovador permite que o sistema O-Pile® DTH penetre através de pedras, rochas e no leito rochoso sem que os conectores fiquem presos. A broca alargadora corta um furo maior que o diâmetro externo do O-Pile®, garantindo passagem suave dos conectores através de condições de solo difíceis e interfaces rochosas, mantendo alinhamento preciso e integridade estrutural.
Avanço de Engenharia
A dupla funcionalidade do sistema O-Pile® DTH como estrutura temporária e permanente eliminou a necessidade de paredes de contenção separadas durante o período de construção, reduzindo significativamente a complexidade e custo do projeto. A alta capacidade de carga do O-Pile® permite que a parede resista a cargas de terra enquanto simultaneamente funciona como estrutura de fundação que transmite cargas verticais. Esta abordagem integrada provou ser particularmente valiosa para as seções subterrâneas do túnel, onde restrições de espaço e condições de argila rápida tornaram impraticáveis os métodos de construção tradicionais multi-estágios.
Impacto da Indústria
A implementação bem-sucedida do sistema impermeável O-Pile® DTH nas condições de argila rápida de Trondheim estabeleceu novos benchmarks para construção de túneis em ambientes geológicos sensíveis. A solução permitiu previsão precisa de custos totais e cronogramas de instalação enquanto minimizava impacto ambiental e risco estrutural. Este projeto tornou-se um caso de referência para engenheiros mundialmente lidando com solos sensíveis à vibração, demonstrando que tecnologia de perfuração inovadora pode superar com segurança até mesmo as condições geotécnicas mais desafiadoras.
Desafio da Argila Rápida
A argila rápida, encontrada extensivamente na Noruega e outros países escandinavos, representa um dos perigos geotécnicos mais sérios na construção. Esta argila marinha pode transformar-se de um estado sólido para líquido quando perturbada, potencialmente causando deslizamentos catastróficos. A localização do projeto do túnel de Trondheim em depósitos de argila rápida tornou o sistema O-Pile® DTH não apenas preferível, mas essencial para construção segura.
Especificações Técnicas
O sistema O-Pile® DTH empregado neste projeto apresentava:
- Estacas tubulares de aço com conectores de rótula
- Brocas alargadoras superdimensionadas para perfuração através de condições de solo misto
- Instalação de vibração mínima preservando estabilidade da argila rápida

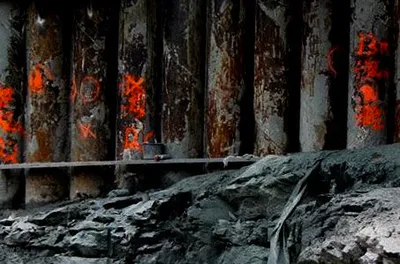

- Capacidade de encaixe no leito rochoso para ancoragem segura
- Design de dupla finalidade servindo como estrutura temporária e permanente
Resultados do Projeto
O projeto do túnel de Trondheim demonstrou com sucesso:
- Instalação segura através de argila rápida sem desencadear instabilidade
- Economia de custos através da eliminação de estruturas de contenção temporárias
- Agendamento de projeto previsível em condições desafiadoras
- Impacto ambiental mínimo em áreas urbanas circundantes
- Confiabilidade estrutural de longo prazo para infraestrutura crítica
Esta abordagem inovadora para construção de túneis em solos sensíveis influenciou projetos de infraestrutura subsequentes por toda a Escandinávia e estabeleceu novos padrões da indústria para trabalhar em condições de argila rápida. Como a primeira instalação O-Pile® DTH em 2010, este projeto foi pioneiro no uso da tecnologia de perfuração down-the-hole para instalação de estacas-prancha em condições geológicas desafiadoras.
